01
成像与光学
- 图像传感器
- 大靶面2100万像素
- 对焦方式
- 可变光圈 / 自动对焦
- 16A大视野
- 水平44° / 垂直31°
- 25A标准
- 水平29° / 垂直20°
- 35A远距离
- 水平21° / 垂直14°
- 照明与瞄准
- 136颗高功率白光灯珠 / 激光十字
电话咨询 157 9623 3499
ULTRA-HIGH-RESOLUTION INDUSTRIAL READING
2100万像素成像，六种型号按需选择

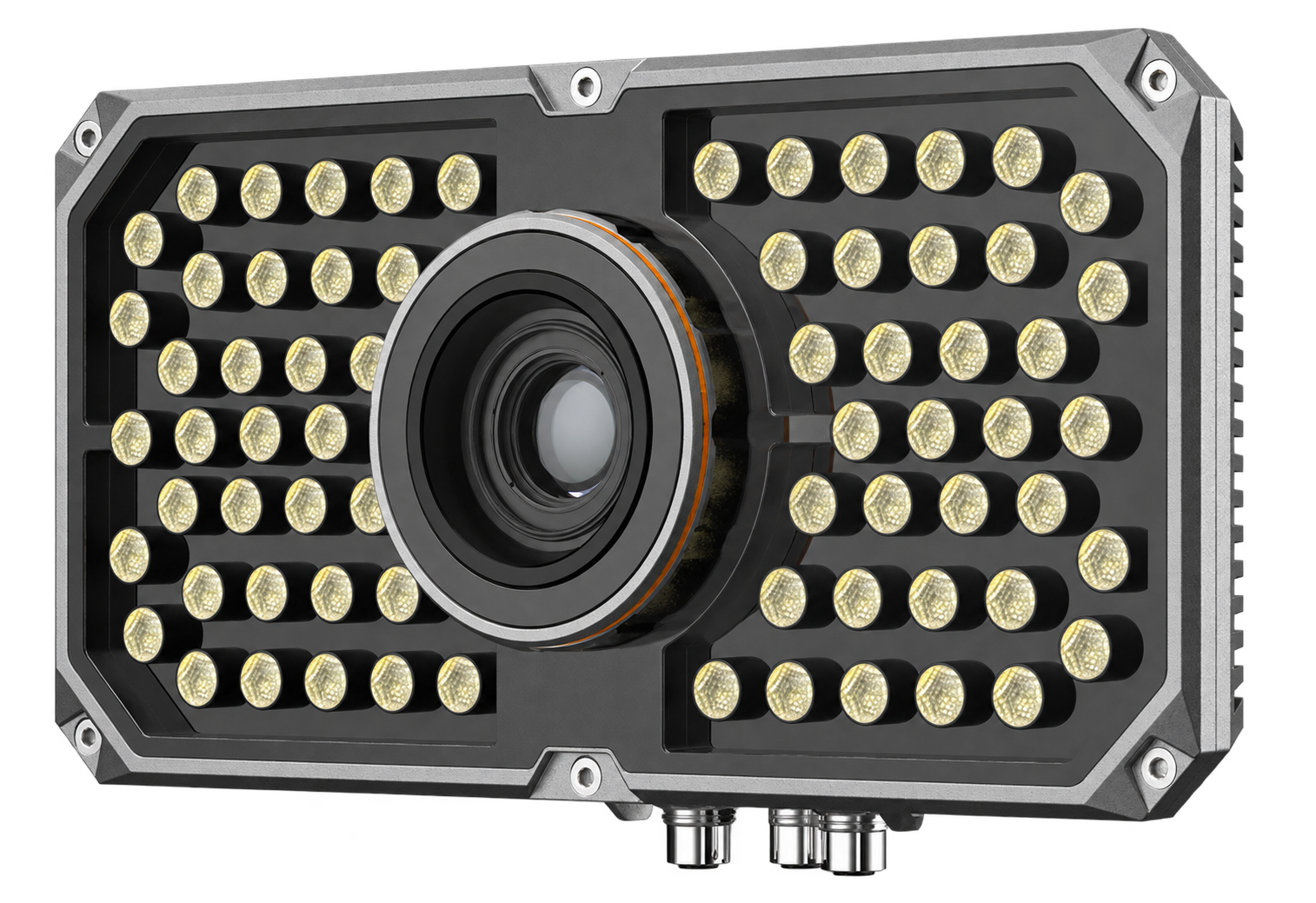

LONWI 2280系列 超高分辨率AI智能读码器
采用大靶面2100万像素图像传感器、可变光圈与自动对焦镜头，面向大视野、大景深与高速动态场景，提供16A、25A、35A三种光学规格及两种偏振配置。
BEST FOR超高分辨率大视野
5440 × 3648成像分辨率
20 fps帧率
200码/s最大读取速度
IP67防护等级
TECHNICAL OVERVIEW
先看关键规格，快速判断是否适合。
结合分辨率、工作距离、视野、节拍与接口要求，初步判断产品是否适合您的应用；建议再用真实样码完成验证。
02
距离与通讯
- 16A大视野距离
- 150–2000 mm
- 25A标准距离
- 150–2000 mm
- 35A远距离距离
- 200–2000 mm
- 500 mm视野
- 408×274 / 261×175 / 187×125 mm
- 工业网络
- 1000M Ethernet
- 协议
- TCP/IP / FTP / MODBUS / MC / EtherNet/IP / PROFINET
- 串行通信
- RS-232C
03
结构与供电
- 主机尺寸 / 重量
- 148 × 110 × 77.5 mm / 约750 g
- 光源尺寸 / 重量
- 290 × 168 × 126 mm / 约1250 g
- 主机供电
- 24 VDC ±10% / 3000 mA
- 光源供电
- 48 VDC ±10% / 10000 mA
04
使用环境
- 工作温度
- 0℃ - +50℃
- 存储温度
- -20℃ - +70℃
- 工作湿度
- 20%-90%（无凝结）
- 外壳
- 金属 / 铝合金
- 防护等级
- IP67
CONFIGURE YOUR 2280
两步确认完整订货型号。
先按安装距离和目标视野选择16A、25A或35A，再根据码面反光情况选择无偏振或全偏振。
查看 25A 标准型的读取距离与视野表
| 工作距离 | 视野宽 | 视野高 | 像素分辨率 | 一维码分辨率 | 二维码分辨率 |
|---|---|---|---|---|---|
| 150 | 78 | 53 | 0.014 | 0.014 | 0.043 |
| 200 | 104 | 70 | 0.019 | 0.019 | 0.058 |
| 300 | 157 | 105 | 0.029 | 0.029 | 0.086 |
| 500 | 261 | 175 | 0.048 | 0.048 | 0.144 |
| 1000 | 522 | 350 | 0.096 | 0.096 | 0.288 |
| 2000 | 1044 | 700 | 0.192 | 0.192 | 0.576 |
读取距离与视野表采用朗伯威CX8210说明书第3页；表中数值为参考选型数据。
APPLICATIONS
适用场景
物流汽车制造PCB新能源金属制造
